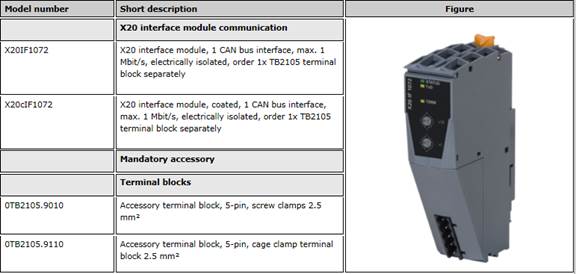

X20IF1072/X20IF2772
一个终端电阻被集成在接口模块中。它可以通过外壳底部的一个开关来开启或关闭。开启的终端电阻由LED "TERM "指示。
接口模块中集成了两个终端电阻。各个电阻可以通过外壳底部的开关打开和关闭。一个激活的终端电阻由 "TERM CAN 1 "或 "TERM CAN 2 "表示。

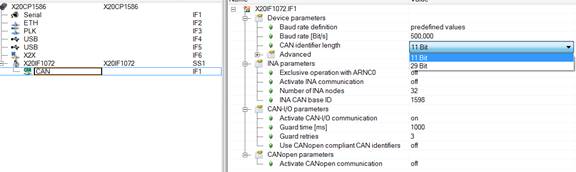

该模块支持11bit和29bit，可在io configuration中修改。
接线
该接口是一个5针的多点连接器。接线板0TB2105必须单独订购 。
X20IF2772具有两个相同的CAN 5针接口
接口
|
引脚分布
|
5针公头多点连接器
|
引脚
|
功能
|
1
|
CAN⊥
|
CAN ground
|
2
|
CAN_L
|
CAN low
|
3
|
SHLD
|
Shield
|
4
|
CAN_H
|
CAN high
|
5
|
NC
|
|
|
LED灯状态指示
X20IF1072
X20(c)IF1072 - Data sheet V2.34
图
|
LED
|
颜色
|
状态
|
说明
|
|
STATUS
|
绿色
|
On
|
接口模块激活
|
红色
|
On
|
CPU启动
|
TxD
|
黄
|
On
|
模块正在通过CAN总线接口发送数据
|
TERM
|
黄
|
On
|
集成在模块中的端接电阻被打开
|
X20IF2772
X20IF2772 - Data sheet V2.23
图
|
LED
|
颜色
|
状态
|
说明
|
|
STATUS
|
绿色
|
On
|
接口模块激活
|
红色
|
On
|
CPU启动
|
TxD CAN 1
|
黄
|
On
|
模块正在通过CAN总线接口（IF1）发送数据
|
TxD CAN 2
|
黄
|
On
|
该模块正在通过CAN总线接口（IF2）发送数据。
|
TERM CAN 1
|
黄
|
On
|
CAN总线接口（IF1）的集成终端电阻已打开
|
TERM CAN 2
|
黄
|
On
|
用于CAN总线接口(IF2)的集成终端电阻被打开。
|
