X20IF1043-1

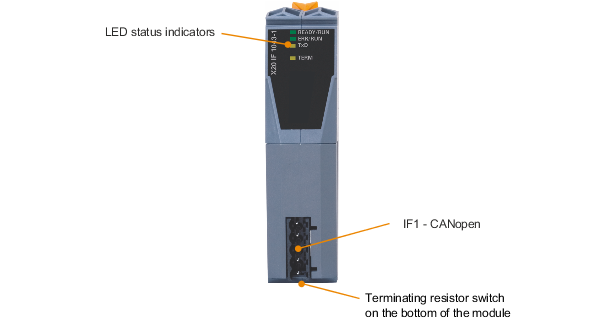

一个终端电阻被集成在接口模块中。它可以通过外壳底部的一个开关来开启或关闭。开启的终端电阻由LED "TERM "指示。
接线
该接口是一个5针的多点连接器。接线板0TB2105必须单独订购 。
LED灯状态指示
X20IF1043-1 - Data sheet V1.30
LED |
颜色 |
状态 |
说明 |
|
|
READY/RUN |
绿/红 |
关闭 |
模块没有电源 |
绿 |
开 |
PCI总线通信正在进行中 |
||
红 |
闪烁 |
启动时出错 |
||
开 |
PCI总线上的通信尚未开始 |
|||
ERR/RUN |
绿/红 |
熄灭 |
模块执行复位 |
|
绿灯闪烁，有双脉冲 红色闪烁，带双脉冲 |
CANopen通信中断。这可能是由于以下原因之一。 •CAN总线电缆断裂或CAN总线控制器处于 "总线关闭 "模式。 •模块处于PREOPERATIONAL模式 •CANopen通信被停止（模块处于STOPPED模式）。 |
|||
绿灯闪烁 红色闪烁，带有双脉冲 |
主站停止了CANopen通信 |
|||
绿 |
闪烁 |
通信正在启动（模块正在初始化）。 |
||
亮起 |
通信准备就绪 |
|||
TxD |
黄 |
闪烁或开启 |
模块通过CANopen接口发送数据 |
|
TERM |
黄 |
亮起 |
集成在模块中的端接电阻被打开 |
