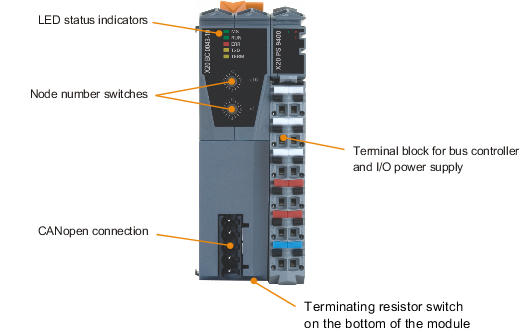

一个终端电阻被集成在接口模块中。它可以通过外壳底部的一个开关来开启或关闭。开启的终端电阻由LED "TERM "指示。
接线
该接口是一个5针的多点连接器。接线板0TB2105必须单独订购 。
LED灯状态指示
X20BC0043-10 - Data sheet V1.14
LED |
颜色 |
状态 |
说明 |
|
|
MS1) |
绿 |
关闭 |
无电源供应 |
闪烁 |
5秒窗口，用于删除所有配置设置 |
|||
开 |
启动程序正常，I/O模块正常 |
|||
红 |
双闪 |
成功地清除了闪存 |
||
三重闪光灯 |
成功保存传输速率 |
|||
四闪 |
成功保存配置 |
|||
开启 |
I/O模块。错误信息或配置不正确 |
|||
RUN |
绿 |
熄灭 |
无电源供应 |
|
单次闪光 |
停机模式 |
|||
三闪 |
固件下载正在进行中 |
|||
闪烁 |
预备模式 |
|||
开启 |
运行模式 |
|||
ERR |
红 |
熄灭 |
没有电源或一切正常 |
|
单次闪光 |
达到CAN警告极限 |
|||
双闪 |
节点守卫/心跳错误 |
|||
闪烁 |
无效的节点号或配置 |
|||
开启 |
总线错误。总线关闭 |
|||
RUN/ERR |
绿/红 |
闪烁 |
正在进行传输速率检测 |
|
TxD |
黄 |
关闭 |
总线控制器没有通过 CANopen 现场总线传输任何数据 。 |
|
开 |
总线控制器正在通过 CANopen现场总线传输数据 。 |
|||
TERM |
黄 |
关 |
总线控制器中的终端电阻被关闭 |
|
开 |
总线控制器中的终端电阻被打开 |
1) |
LED "MS "是一个绿色/红色双LED。在启动后，该LED灯立即闪烁几次红色。但这是一个启动信息，而不是一个错误。 |
