X20BC0043

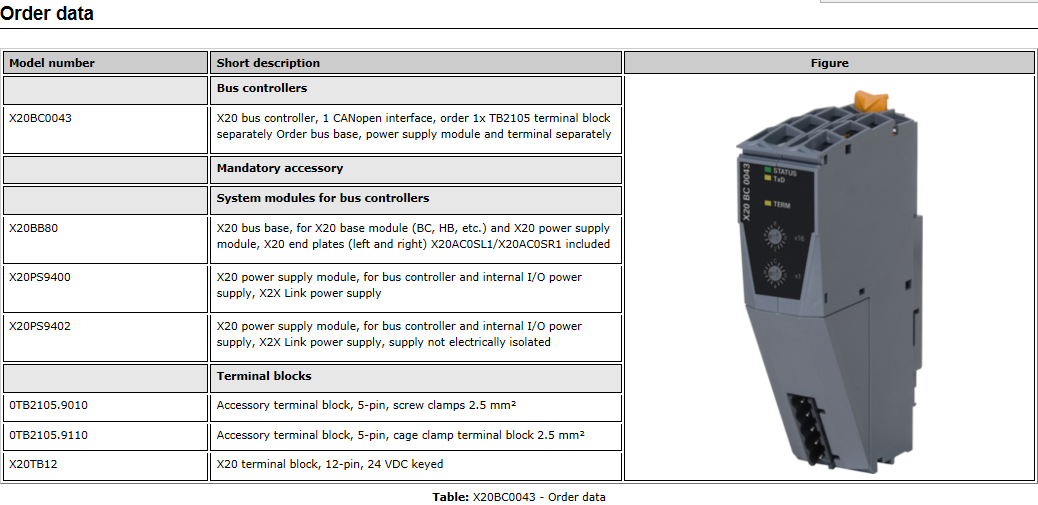

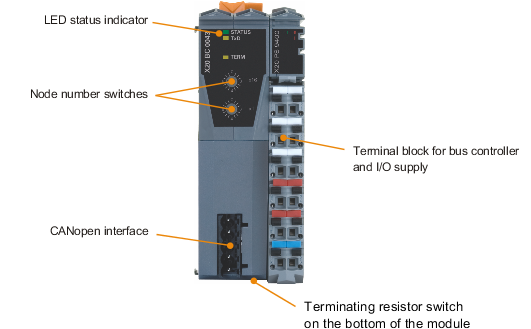

一个终端电阻被集成在接口模块中。它可以通过外壳底部的一个开关来开启或关闭。开启的终端电阻由LED "TERM "指示。
接线
该接口是一个5针的多点连接器。接线板0TB2105必须单独订购 。
LED灯状态指示
X20BC0043 - Data sheet V2.23
LED |
颜色 |
状态 |
说明 |
|
|
STATUS1) |
绿色 |
关闭 |
无电源供应 |
闪烁 |
PREOPERATIONAL模式 |
|||
开 |
运行模式 |
|||
单次闪烁 |
停机模式 |
|||
闪烁 |
闪光删除中 |
|||
红灯 |
关闭 |
没有电源或一切正常 |
||
单次闪光 |
总线错误 |
|||
开 |
总线错误。总线关闭 |
|||
三闪 |
传输速率选择 |
|||
长闪 |
节点开关位置无效 |
|||
绿色/红色 |
一闪一闪的 |
传输速率检测过程中 |
||
TxD |
黄色 |
关闭 |
总线控制器没有通过CANopen现场总线传输任何数据 |
|
开 |
总线控制器正在通过CANopen现场总线传输数据 |
|||
TERM |
黄 |
关 |
总线控制器中的终端电阻已关闭 |
|
开 |
集成在总线控制器中的终端电阻已打开 |
1) |
STATUS "LED是一个绿色/红色的双LED。 |

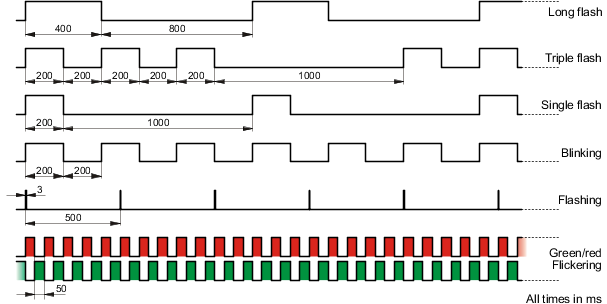

状态LED - 闪烁模式
